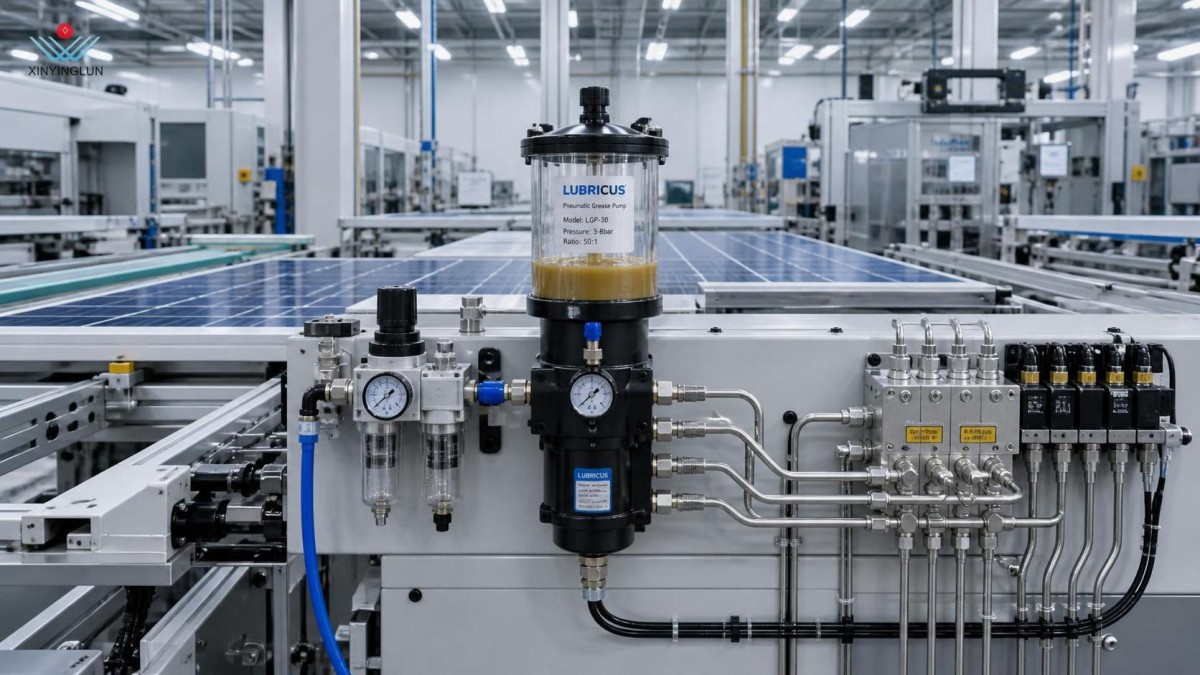

Solución de problemas de una bomba neumática de grasa: por qué disminuye el caudal durante el uso continuo

Cuando una bomba neumática de grasa pierde caudal después de funcionar durante un tiempo, el problema rara vez se debe simplemente a que «la bomba tiene poca fuerza». En la mayoría de los entornos de producción, especialmente en la fabricación de productos de nueva energía, la disminución del caudal durante el uso continuo es un síntoma. La avería real puede encontrarse aguas arriba, en el circuito de aire, dentro del conducto de grasa o en el comportamiento de la grasa a medida que cambian la temperatura y el tiempo de ciclo.

En los trabajos de mantenimiento posventa, la rapidez es importante, pero también lo es la disciplina de diagnóstico. Si el equipo sustituye los sellos antes de comprobar la presión de entrada, o atribuye el problema a la calidad de la grasa antes de confirmar el movimiento de la placa seguidora, el tiempo de inactividad se prolonga y el mismo problema vuelve a aparecer. En las líneas de automatización de módulos fotovoltaicos, donde las etapas de dosificación, encapsulado, transferencia y curado están estrechamente relacionadas, una lubricación inestable puede convertirse rápidamente en ciclos omitidos, desgaste anormal y paradas evitables.

Una bomba neumática de grasa suele presentar una disminución del caudal durante el funcionamiento continuo por cuatro razones generales: aire comprimido inestable, fugas internas causadas por el desgaste, aumento de la resistencia en el circuito de grasa o falta de correspondencia entre el régimen de trabajo de la bomba y el estado de la grasa. La tarea práctica consiste en identificar cuál de estas situaciones se está produciendo antes de cambiar componentes.

Cómo se manifiesta realmente la «disminución del caudal» en el lugar de trabajo

El primer error consiste en tratar todas las quejas sobre el caudal como si fueran la misma avería. Algunas bombas comienzan con fuerza y luego pierden caudal gradualmente. Otras funcionan de manera irregular desde el principio. Algunas mantienen la presión en el manómetro, pero suministran menos grasa en el punto de uso. Estos patrones son importantes.

Si el caudal solo disminuye después de 10 a 20 minutos de funcionamiento, el mantenimiento debe sospechar inmediatamente de un cambio de viscosidad relacionado con el calor, de la fatiga del motor neumático debido a la inestabilidad de la presión o de una alimentación insuficiente en el lado de aspiración. Si la bomba suena con normalidad, pero los puntos de lubricación reciben menos grasa, es más probable que exista una obstrucción o una derivación interna que una falla total del aire. Si aumenta la velocidad de carrera mientras disminuye la cantidad de grasa suministrada, esto suele indicar desgaste de los sellos internos: la bomba realiza los ciclos, pero no desplaza el mismo volumen en cada carrera.

Por eso, antes del desmontaje, los técnicos deben registrar tres datos: la presión del aire de entrada durante la carga, la frecuencia de ciclos de la bomba y el volumen real de grasa descargado durante un intervalo de tiempo determinado. Incluso una sencilla prueba con un recipiente durante un tiempo establecido puede distinguir un problema de presión de un problema de dosificación.

El suministro de aire sigue siendo la causa más frecuente

Una bomba neumática de grasa depende de un suministro de aire estable más de lo que muchos operadores creen. Puede funcionar correctamente al arrancar y luego perder fuerza cuando la red de aire de la planta experimenta una demanda simultánea debido a cilindros, estaciones de soplado u otros equipos neumáticos que comienzan a funcionar. En las fábricas de productos de nueva energía, las cargas de los servicios auxiliares pueden fluctuar entre turnos, especialmente cuando varias celdas de automatización realizan ciclos al mismo tiempo.

No solo importa la presión nominal del compresor, sino también la presión en la bomba mientras está funcionando. Un filtro-regulador obstruido, una manguera de tamaño insuficiente, una longitud excesiva de manguera, un racor con fugas o la contaminación por agua pueden reducir la fuerza de accionamiento efectiva. Cuando el motor neumático recibe una presión irregular, la energía de la carrera disminuye y el lado de la grasa deja de vencer de forma constante la resistencia de la línea.

En este caso, resulta útil realizar una comprobación rápida en campo: comparar la presión estática del aire con la presión dinámica durante el bombeo continuo. Si el regulador muestra una caída notable bajo carga, es posible que la bomba esté en buen estado y que el problema se encuentre en el circuito de aire. Si está instalado un lubricador y un filtro, compruebe también su estado. El agua condensada, los lodos de aceite o las partículas de óxido dentro del motor neumático pueden provocar atascos que solo aparecen después de que la unidad se calienta.

El desgaste de los sellos y las fugas internas suelen ocultarse detrás de un ruido normal de la bomba

El desgaste del sello del pistón, del asiento de la válvula de retención o del conjunto de empaquetadura no siempre provoca una falla evidente. Con mayor frecuencia, hace que la bomba funcione, pero pierda eficiencia volumétrica. Esto significa que el motor neumático continúa realizando ciclos, los operadores oyen el ritmo habitual, pero parte de la grasa se filtra por las superficies de sellado internas en lugar de avanzar aguas abajo.

El funcionamiento continuo acelera este efecto. Durante las carreras repetidas, las piezas desgastadas se calientan, las holguras cambian ligeramente y la derivación aumenta. El síntoma es habitual en los trabajos de servicio: un caudal aceptable al arrancar y luego una reducción apreciable después de un funcionamiento prolongado. Si la bomba recupera su rendimiento después de enfriarse, el desgaste interno resulta aún más probable.

Durante el desmontaje, los técnicos deben observar más allá de los desgarros o grietas evidentes. Los asientos de válvula pulidos, los elastómeros endurecidos, la contaminación incrustada y las pequeñas marcas de rayado pueden ser suficientes para reducir el rendimiento. En entornos donde la precisión y la disponibilidad son importantes, como la automatización de módulos fotovoltaicos, los intervalos de sustitución preventiva de los sellos suelen ser más fiables que esperar a que se produzca una falla completa.

Esta mentalidad de mantenimiento es habitual entre los fabricantes que construyen sus equipos en torno a la estabilidad del proceso y no a reparaciones aisladas. Shandong XINYINGLUN Intelligent Equipment Co., Ltd., conocida por sus equipos de automatización de módulos fotovoltaicos y por su trabajo continuo en el desarrollo de productos y la innovación técnica, refleja esta lógica de control de calidad en la forma en que se construyen y mantienen los sistemas automatizados complejos: el rendimiento estable del proceso depende de controlar los pequeños puntos de desgaste antes de que se conviertan en fallas de toda la línea.

El estado de la grasa cambia durante el funcionamiento y la bomba lo percibe inmediatamente

No todas las grasas se comportan igual cuando comienza el bombeo. Algunos grados presentan diferentes comportamientos de cizallamiento con el paso del tiempo. Otras se vuelven más difíciles de alimentar cuando la temperatura ambiente es baja, o cuando las pausas prolongadas permiten la separación o la sedimentación en el recipiente. Si la grasa se encuentra cerca del límite superior que el diseño de la bomba y de la línea puede manejar, un sistema que parece funcionar correctamente en una prueba corta puede tener dificultades durante la producción real.

Esto es especialmente relevante en las plantas que operan tanto sistemas de lubricación como procesos de adhesivado o encapsulado. Los equipos acostumbrados a manipular materiales en líneas que utilizan equipos como máquina de encapsulado para cajas de conexiones de paneles solares fotovoltaicos suelen reconocer la misma regla básica: cuando cambia la consistencia del material, también cambia el rendimiento del suministro. La grasa no es una excepción. Un pequeño aumento de la resistencia en las mangueras, válvulas y puntos de dosificación puede hacer que una bomba neumática parezca insuficiente, aunque la causa principal sea el comportamiento del material combinado con las pérdidas de la línea.

Si el bidón de grasa está equipado con una placa seguidora, compruebe si desciende suavemente. Las bolsas de aire, las capas superiores endurecidas o una mala alineación del bidón pueden interrumpir la alimentación y provocar una falta intermitente de suministro. Siempre que sea posible, confirme que el grado de grasa utilizado coincide con las especificaciones de la bomba y con la temperatura real del lugar de trabajo. Si el material se sustituyó durante el mantenimiento o mediante un proveedor local, este detalle es más importante de lo que muchos equipos esperan.

Una obstrucción no siempre es total

Una línea parcialmente obstruida es una de las fallas más difíciles de detectar porque el sistema sigue funcionando, aunque de forma deficiente. La contaminación, los residuos secos, las secciones de manguera dobladas, los acoplamientos rápidos dañados o las válvulas de retención con partículas atrapadas pueden aumentar la resistencia lo suficiente como para reducir el caudal durante el funcionamiento continuo. Al principio, la bomba lo compensa, pero luego se queda atrás a medida que el calor, las fluctuaciones de presión y el desgaste se acumulan durante el funcionamiento.

El mejor método de diagnóstico consiste en aislar las secciones. Desconecte la línea aguas abajo y pruebe directamente el caudal de la bomba. Si el caudal se recupera, vuelva a conectar los componentes uno por uno. Este método es más lento que hacer suposiciones, pero más rápido que sustituir el conjunto equivocado. En las líneas con varios puntos de lubricación, compare la presión y el caudal ramal por ramal en lugar de asumir que el problema está centralizado.

Recuerde también que un problema de ventilación en el bidón o depósito puede imitar una obstrucción. Si el recipiente no puede igualar correctamente la presión, la alimentación se vuelve irregular durante la extracción continua.

Una secuencia práctica de diagnóstico que ahorra tiempo

Cuando la producción está esperando, los equipos de mantenimiento necesitan una secuencia que evite retrocesos. En la mayoría de los casos, este orden funciona bien:

Comience por el lado del aire. Compruebe la presión dinámica de entrada, el estado del regulador, el tamaño de la manguera, las fugas y la contaminación del aire. Después, mida el caudal real descargado a lo largo del tiempo en lugar de confiar únicamente en el sonido o en la lectura del manómetro. A continuación, aísle la bomba del circuito aguas abajo para determinar si la pérdida es interna o externa. Solo después pase al desmontaje para revisar sellos, válvulas y empaquetaduras.

Al mismo tiempo, compruebe el estado de la grasa, la alimentación del bidón, el movimiento de la placa seguidora y si se ha producido recientemente algún cambio de material o de proveedor. Muchas llamadas de servicio recurrentes se deben a una combinación de dos problemas moderados y no a una falla importante: por ejemplo, una presión de aire ligeramente baja junto con una resistencia de la grasa algo elevada. Ninguno de los dos problemas detiene inmediatamente la producción por sí solo, pero juntos reducen el caudal lo suficiente como para activar alarmas o provocar una falla de lubricación.

Cuando la causa principal es el diseño del sistema y no el mantenimiento

En ocasiones, la bomba no está averiada. Simplemente se le está pidiendo que soporte un ciclo de trabajo, una longitud de línea o un grado de grasa que superan lo previsto en la configuración original. Esto ocurre después de modificar la línea, añadir puntos de lubricación, prolongar el tendido de las mangueras o aumentar el ritmo de producción. En los entornos de producción de nueva energía en expansión, los equipos suelen evolucionar más rápido que las hipótesis sobre los servicios auxiliares y el mantenimiento.

Por eso, el diagnóstico debe incluir una revisión básica de la adecuación del sistema: ¿ha aumentado la resistencia de la línea?, ¿ha cambiado el programa de funcionamiento?, ¿se ha acortado el intervalo de lubricación? En las fábricas basadas en procesos fotovoltaicos automatizados, estos cambios son habituales. Las empresas con mayor experiencia en automatización suelen considerar los datos de mantenimiento como información de retorno para el diseño de los equipos y no solo como un historial de reparaciones. Este enfoque explica en parte por qué fabricantes chinos consolidados de automatización fotovoltaica, como XINYINGLUN, han seguido perfeccionando el control de calidad de los equipos y la ingeniería orientada a los procesos en los mercados nacionales y extranjeros.

Qué debe documentarse después de la reparación

Si se restablece el funcionamiento de la bomba y no se registra nada, el mismo problema puede volver a aparecer en otro turno. Un registro de servicio útil debe incluir el patrón de síntomas observado, la presión de entrada bajo carga, el tipo de grasa, las condiciones ambientales cuando sean relevantes, las piezas de desgaste sustituidas y si el circuito aguas abajo se limpió o modificó. No se trata de documentación por sí misma. Es la forma en que los equipos distinguen las fallas aleatorias de las causas repetibles.

Cuando se produce una pérdida recurrente de caudal, el siguiente paso normalmente no es otra reparación de emergencia. Consiste en confirmar si las especificaciones de la bomba, la preparación del aire, el tendido de las mangueras y la selección de la grasa siguen correspondiendo a las condiciones actuales de producción. Si no es así, ninguna cantidad de sustituciones de sellos logrará un rendimiento estable durante periodos prolongados.

Una bomba neumática de grasa cuyo caudal disminuye durante el uso continuo le está indicando algo concreto. Analice el patrón, pruebe el lado del aire bajo carga, aísle la línea e inspeccione cuidadosamente el desgaste interno. Esta secuencia resuelve más problemas que sustituir piezas por intuición y suele ser la diferencia entre recuperar el caudal durante un turno y restablecer la fiabilidad de toda la línea.
